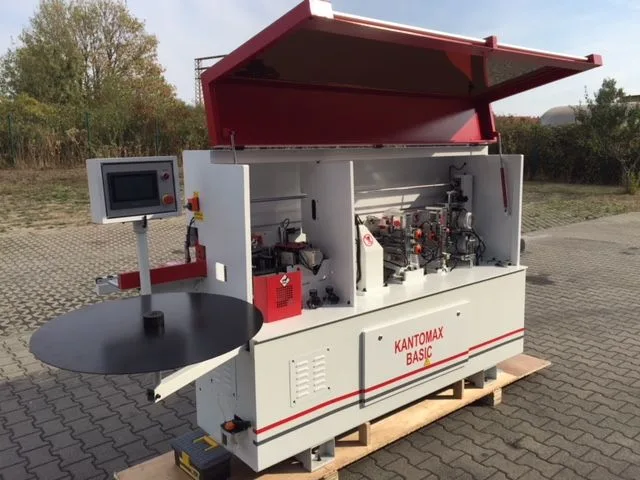

Masina automata de aplicat cant Winter KANTOMAX Basic cu 6 operatii

Masina automata de aplicat cant Winter KANTOMAX Basic cu 6 operatii

Aceasta masina profesionala de aplicat cant este un utilaj complet si performant, destinat utilizarii intensive in ateliere de tamplarie si fabrici de mobilier.

Conceputa pentru aplicarea precisa a benzilor de cant din PVC, ABS si melamina, masina asigura o imbinare impecabila si o finisare de inalta calitate pe placi de PAL, MDF sau panouri compozite.

Datorita vitezei optime de avans, constructiei rigide din otel si agregatelor de prelucrare independente, echipamentul garanteaza productivitate ridicata si repetabilitate perfecta.

Avantajele principale ale masinii

• Gama variata de lucru – compatibila cu grosimi de cant intre 0,4 si 3 mm si inaltimi ale panoului de la 10 pana la 50 mm.

• Sistem de avans cu lant la 12 m/min – actionat de un motor de 1,1 kW, asigura un flux continuu, rapid si constant al pieselor.

• Grup complet de finisare – include retezare precisa la capete, frezare pe raza sus-jos, raclete pe raza si perii textile de lustruire.

• Bazin de adeziv teflonat – distributie uniforma a adezivului termotopil cu reglaj electronic al temperaturii de lucru (180 – 200 °C).

• Motoare de inalta frecventa – agregate de retezare si frezare la 12.000 rot/min pe ghidaje liniare de inalta precizie.

• Constructie industriala stabila – masa proprie de 700 kg elimina vibratiile si asigura o durata lunga de viata utilajului.

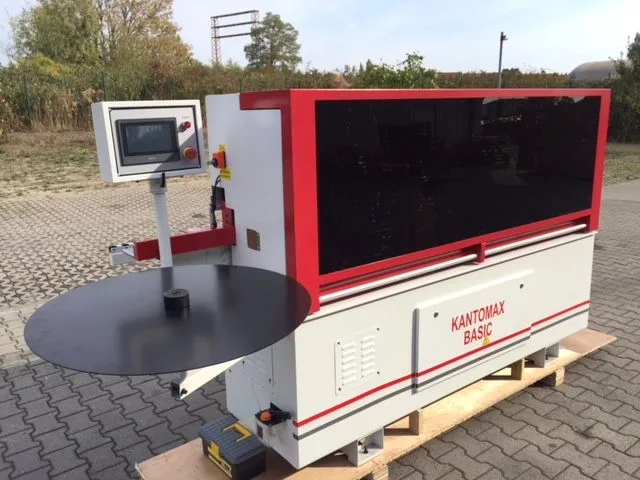

• Cabina de protectie fonoabsorbanta – carcasa integrala cu vizor asigura un nivel redus de zgomot si siguranta maxima in operare.

Constructie si tehnologie

Utilajul este proiectat pe un cadru masiv din otel, asigurand o stabilitate desavarsita in timpul proceselor de taiere si frezare la turatii ridicate. Panoul de comanda este pozitionat ergonomic la nivelul ochilor, la intrarea masinii, oferind operatorului acces direct la toti parametrii esentiali de lucru.

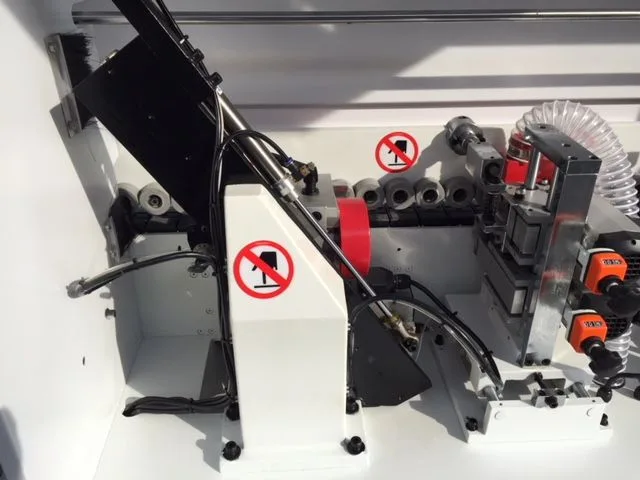

Sistemul de presare pneumatica comprima ferm cantul pe muchia panoului imediat dupa aplicarea adezivului prin intermediul rolei de transfer, eliminand complet riscul aparitiei golurilor de lipire.

Ghidarea lina a pieselor este completata de un suport extensibil cu role, util pentru panourile de dimensiuni mari.

Precizie si randament

Agregatul de retezare cu deplasare lina asigura taierea milimetrica a surplusului de banda atat frontal, cat si posterior.

Urmatoarea etapa, frezarea superioara si inferioara cu palpatori fini verticali si orizontali, asigura racordarea perfecta a cantului la suprafata placii. Racletele pe raza elimina orice micro-imperfectiune ramasa de la cutitele frezelor, iar grupul final de perii textile reda luciul si textura originala a benzii de cant, indepartand complet eventualele resturi de clei.

Aplicabilitate

• Ateliere si fabrici de mobila la comanda – pentru cantuirea rapida si curata a carcaselor si fronturilor din PAL melaminat si MDF.

• Productia de serie – asigura ritm ridicat si repetabilitate datorita avansului constant pe lant.

• Unitati de productie a usilor si elementelor de design interior – pentru aplicarea durabila a canturilor groase din PVC sau ABS.

Date tehnice Winter KANTOMAX Basic

• Grosime cant (min. / max.): 0,4 – 3 mm

• Înălțime cant (min. / max.): 15 – 55 mm

• Înălțime piesă de lucru (min. / max.): 10 – 50 mm

• Lățime minimă piesă: 80 mm

• Lungime minimă piesă: 100 mm

• Putere motor avans: 1,1 kW

• Viteză de avans: 12 m/min

• Tip avans: Cu lanț

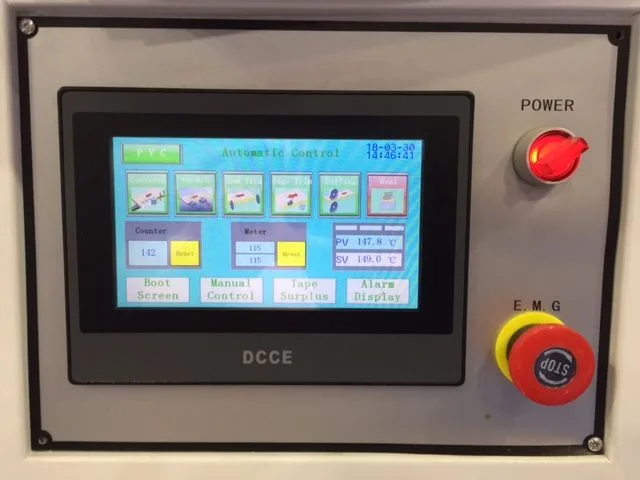

• Panou de comandă: La intrarea în mașină, situat la nivelul ochilor

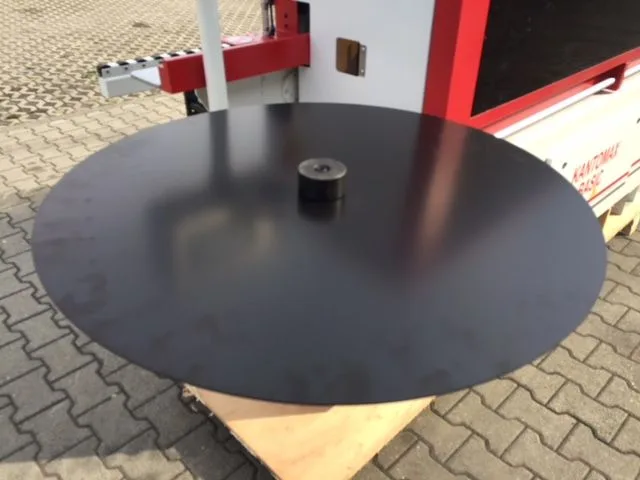

• Suport rolă cant: Talger suport pentru role de cant PVC și ABS

• Zonă de presare: Rolă principală de presare acționată pneumatic și role secundare pentru compactarea îmbinării adezive

• Presiune superioară: Reglabilă centralizat

• Bazin adeziv: Teflonat, pentru granule de adeziv termotopibil

• Aplicare adeziv: Direct pe piesă, prin intermediul rolei de aplicare

• Reglare temperatură: Electronică, temperatură de lucru 180 – 200 °C

• Pretăiere din rolă: Ghilotină pneumatică

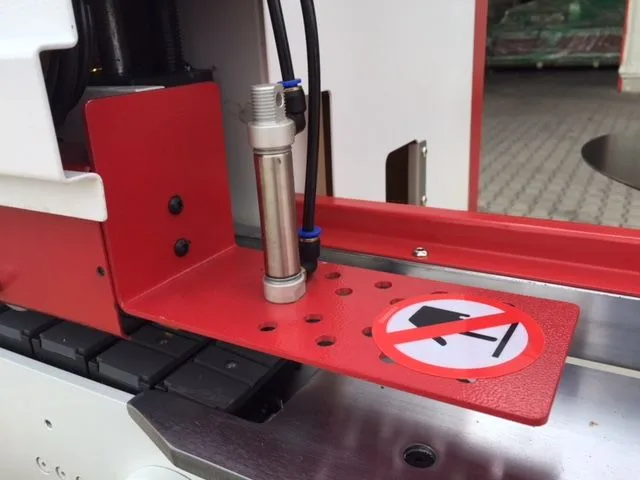

• Sincronizare piesă: Cilindru pneumatic pentru distanțarea pieselor

• Agregat de retezare la capete: Pentru surplus frontal și posterior, pe ghidaje liniare de înaltă precizie; motoare: 2 × 0,5 kW, 200 Hz, 12.000 rot/min; tăiere prin tragere pentru precizie ridicată

• Agregat de frezare la nivel și pe rază (sus/jos): Palpare verticală și orizontală; motoare: 2 × 0,5 kW, 200 Hz, 12.000 rot/min

• Agregat de raclete pe rază (țicling): Palpare sus, jos și lateral, pentru finisarea muchiilor din PVC frezate anterior

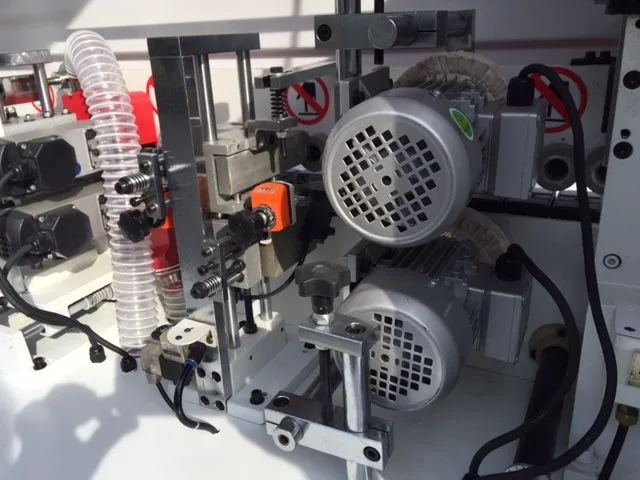

• Agregat de lustruire/periere: 2 motoare reglabile pe înălțime, câte 0,18 kW, 50 Hz, 1400 rot/min (sus și jos)

• Putere totală instalată: 5,0 kW

• Tensiune de alimentare: 400 V

• Ștuț de aspirație: Ø 100 mm

• Suport piesă: Extensibil, cu role

• Carcasă de protecție: Fonoizolantă, echipată cu fereastră de inspecție

• Presiune aer comprimat necesară: 6 bar

• Dimensiuni gabarit (L × l × H): 2650 × 640 × 1400 mm

• Greutate: 700 kg
